Příslušenství

GSM a GPS antény

K jednotkám ELVAC RTU se používají GSM/UMTS/LTE antény s těmito typy konektorů:

  • FME – konektor antény je samice s vnějším závitem a na RTU je samec s vnitřním závitem,
  • SMA – konektor antény je samec s vnitřním závitem a na RTU je samice s vnějším závitem.


Kromě potřebného typu konektorů je u specifikace nutné uvést požadavek na typ provedení, který specifikuje parametry antény, její umístění a způsob montáže:

  • pro jaký standard chcete anténu použít – GSM/UMTS nebo LTE (mívá často požadavek na dvě antény),
  • anténa přímo na konektoru RTU nebo propojená kabelem s definovanou délkou,
  • montáž vnitřní nebo venkovní,
  • způsob uchycení prutu antény – magnetická, šroubovaná,
  • zisk antény v dB.

Dle těchto specifikací Vám nabídneme vhodný typ antény.

Pro příjem signálu GPS sloužícího v systémech k synchronizaci času se standardně používá venkovní šroubovací GPS anténa. Příkladem je typ na obrázku.

Záložní baterie

Pro zálohování napájení ELVAC RTU se používají olověné baterie s napětím 12 V. Kapacita baterie je volena dle zatížení a potřebné délky provozu při napájení z baterie.

Na obrázcích lze vidět dva zástupce často používaných typů a kapacit. Na horním obrázku je baterie s kapacitou 7 Ah, která se používá pro zálohování samostatné jednotky RTU. Na dolním obrázku je pak baterie s kapacitou 28 Ah, která je používána pro zálohu RTU včetně pohonu pro odpínač. Tyto baterie jsou pak bývají spojeny dvě dohromady pro napětí 24 V.



Měřicí transformátory, napájecí transformátory a snímače

V situacích, kdy měřená veličina dosahuje hodnot mimo rozsahy měřicích vstupů, se používají různé typy transformátorů a snímačů, které upraví signál pro potřebné rozsahy. Nabízíme:

  • napájecí (mezifázové) transformátory,
  • měřicí transformátory napětí,
  • měřicí transformátory proudu,
  • nízko-výkonové senzory s odporovým nebo kapacitním děličem pro měření napětí,
  • měřicí transformátory proudu s děleným jádrem,
  • kapacitní děliče pro měření napětí,
  • Rogowského cívky.


Pro úpravu měřicího rozsahu karet jsou používány externí moduly s označením:

  • EXT AI-MTI pro měření proudů,
  • EXT AI-MTU pro měření napětí.
Napájecí transformátor, měřicí transformátor proudu s děleným jádrem, kapacitní dělič pro měření napětí,
nízko-výkonový senzor pro měření napětí a Rogowského cívka

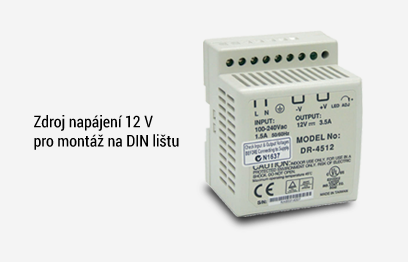

Externí napájecí zdroje

V některých případech může být z různých důvodů u konfigurací RTU potřeba použít externí napájecí zdroj. Nabízíme kvalitní a spolehlivé napájecí zdroje od ověřených značek.

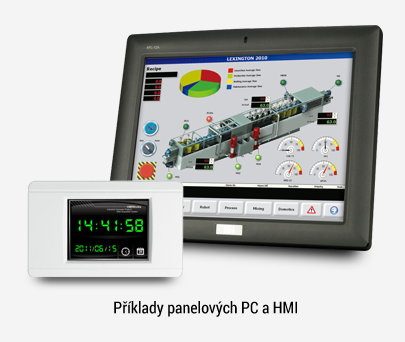

Panelové počítače a HMI

V moderních energetických aplikacích se objevují požadavky na kvalitní vizualizaci sledovaných procesů, jednoduché ovládání a nastavování potřebných parametrů. K těmto účelů lze využít širokou nabídku panelových počítačů a HMI panelů připojených pomocí rozhraní Ethernet nebo RS-485.

Jejich výkonné procesory s potřebným LCD displejem s dotykovou plochou případně membránovou klávesnicí pro snadné ovládání plně uspokojí veškeré požadavky. Samozřejmostí je sestavení konfigurací na míru, včetně aplikací HMI pro dispečerská řízení a SCADA systémy, dispečinky a serverová pracoviště.

Více informací obdržíte na našem obchodním oddělení [email protected]
